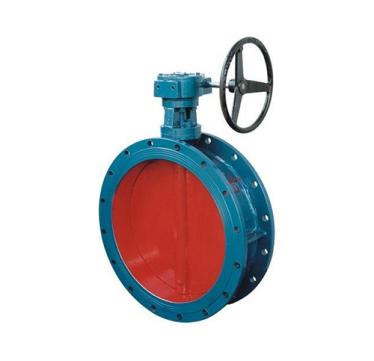

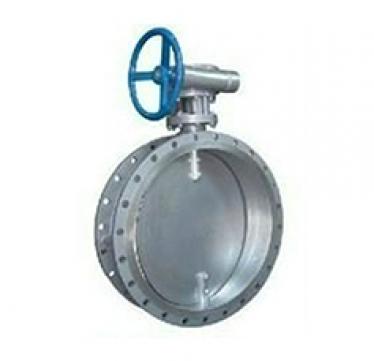

通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現(xiàn)象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業(yè)管線，對介質氣體氣控制或調節(jié)作用。
主要參數(shù)
公稱壓力（MPa) | 0.05MPa | 介質溫度 | -30℃～-350℃ |
強度試驗 | 0.1MPa | 適用介質 | 冷熱風、煙氣 |
介質流速 | 25m/s | 泄漏率 | 3% |
主要零件材料
零件名稱 | 閥體 | 閥板 | 閥軸 |
材料 | 碳鋼 | 碳鋼 | 碳鋼、不銹鋼 |
TD41W手柄操作通風蝶閥主要外形連接尺寸 單位：mm
DN | D | D1 | L | L1 | n-Фd | b | H1 |
150 | 240 | 210 | 100 | 377 | 8-12 | 8 | 250 |
200 | 290 | 260 | 100 | 426 | 8-12 | 8 | 250 |
250 | 345 | 310 | 120 | 485 | 8-12 | 10 | 350 |
300 | 405 | 370 | 120 | 539 | 8-14 | 10 | 350 |
350 | 455 | 420 | 140 | 539 | 12-18 | 10 | 350 |
400 | 505 | 470 | 140 | 652 | 12-18 | 10 | 450 |
450 | 570 | 530 | 160 | 781 | 16-18 | 10 | 450 |
500 | 620 | 580 | 160 | 835 | 16-18 | 10 | 450 |
600 | 720 | 680 | 180 | 946 | 16-18 | 12 | 550 |
700 | 820 | 780 | 180 | 1044 | 16-18 | 12 | 550 |
800 | 920 | 880 | 200 | 1159 | 16-18 | 12 | 550 |
